GI210: переключение между двумя кодировщиками SSI и целевым устройством

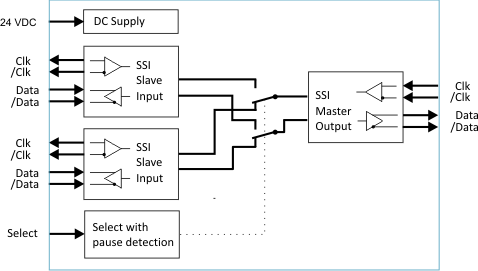

GI210 — это переключатель кодировщика для бесконтактного переключения без дребезга двух кодировщиков SSI на ведущем устройстве SSI. Это компактное устройство можно каскадировать с другими устройствами и легко установить, защелкнувшись на профильной рейке в распределительном шкафу. Типичными приложениями являются, например, конвейерные системы, где интеллектуальное устройство (ведущее устройство) составляет сумму или разницу двух независимых кодеров SSI. Также существуют применения в приводной технике (например, автоматическая смена валков) или в общей автоматизации резервных систем безопасности.

Технические данные

  • Управляющий ввод в формате [HTL]GI210: переключение между двумя кодировщиками SSI и целевым устройством
  • 2 входа SSI с форматом [RS422]
  • Частота среза 100 кГц … 1 МГц
  • 2 входа энкодера, с защитой
    от короткого замыкания
  • 1 выход SSI в формате [RS422]
  • Электропитание 12 … 30 В постоянного тока
  • Потребление тока (без нагрузки) 50 мА
  • Питание энкодера 2 x 125 мА (Vin — 2 В)
    с защитой от короткого замыкания
  • Задержка / выход / вход 100 нсGI210: переключение между двумя кодировщиками SSI и целевым устройством
  • Температура эксплуатации:
    0 … 45 ° C (32 … 113 ° F)
  • Время паузы SSI мин. 25 нс
  • Время переключения автоматически
    синхронизируется со следующим перерывом SSI.
  • Возможность каскадирования
    для большего количества кодеров SSI
  • Все подключения через съемную
    клеммную колодку
  • Защелкивающийся корпус для
    DIN- рейки (согласно EN 60715)
  • Светодиоды для индикации входных импульсов
  • Размеры Ш x В x Г = 22,5 x 121 x 112 мм
    (8,86 x 47,64 x 44,09 дюйма)
  • Пластиковый корпус, вкл. вилка

Документация / Сертификаты (англ)

Декларация соответствия
Инструкция GI210
Технический паспорт GI210
