Технические данные
- 2 импульсных входа в формате A, B, Z [HTL]
или A, / A, B, / B, Z, / Z [RS422] - Входная частота до 250 кГц
для асимметричных и до 1 МГц
для симметричных сигналов - 2 входа управления для сигналов
HTL / PNP [10 … 30 В постоянного тока] - 2 выходных канала в формате A, B, Z [HTL]
или A, / A, B, / B, Z, / Z [RS422],
каждый выход настраивается отдельно - Электропитание 12 … 30 В постоянного тока
- Защелкивающийся корпус для

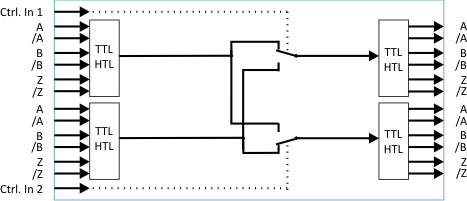

DIN-рейки (согласно EN 60715) - Преобразователь уровня обеспечивает
бесконтактное переключение путей
прохождения сигнала без дребезга
с помощью внешних управляющих сигналов 24 В. - Выход вспомогательного напряжения
5,2 В, 2 x 125 мА для питания датчиков вращения,
защита от короткого замыкания - Расширенный температурный диапазон -20 ° C — + 60 ° C
- Размеры Ш x В x Г = 22,5 x 102 x 102
(0,885 x 4,016 x 4,016 дюйма)
