Описание
GV481 от Motrona — это промышленный распределитель импульсных сигналов (pulse distributor) с четырьмя выходами, предназначенный для передачи сигналов инкрементальных энкодеров на несколько устройств одновременно.

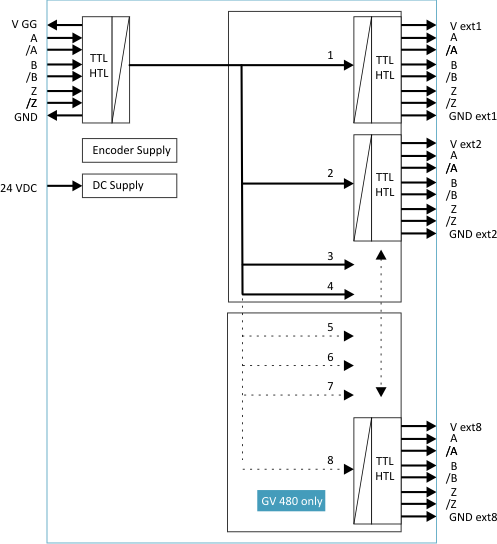

Устройство имеет один вход для сигналов A, /A, B, /B, Z, /Z и четыре выходных канала, что позволяет подключать до 4 потребителей сигнала без ухудшения его качества.
GV481 поддерживает различные уровни сигналов, включая HTL, TTL и RS422, что обеспечивает гибкость интеграции в системы автоматизации и управления.
Ключевой особенностью модели является полная гальваническая развязка всех цепей — входа, выходов и питания. Это означает, что все каналы электрически изолированы друг от друга, что обеспечивает максимальную защиту оборудования от помех, разности потенциалов и проблем заземления.
Такая архитектура особенно востребована в протяжённых производственных линиях, распределённых системах управления и в условиях неблагоприятной электромагнитной обстановки.
Устройство оснащено встроенным источником питания энкодера 5.5 VDC с защитой от короткого замыкания, что упрощает подключение датчиков.
GV481 поддерживает каскадирование, что позволяет расширять количество выходов (n × 4) без потери сигнала и без необходимости дополнительных распределительных устройств.
Монтаж осуществляется на стандартную DIN-рейку (EN 60715), что обеспечивает удобную интеграцию в шкафы управления.
Основные преимущества:
- 4 независимых выхода
- Полная гальваническая развязка (вход, выходы и питание)
- Поддержка HTL, TTL и RS422
- Встроенное питание энкодера с защитой
- Каскадирование без потери сигнала
- Высокая частота обработки до 500 кГц
- Надежная работа в условиях EMC и разности потенциалов
Примечание: серия GV4xx снята с производства. Для новых проектов рекомендуется использовать устройства серии GV/GT2xx, например GT224.
