Описание

SV210 от Motrona представляет собой комбинированное устройство, объединяющее функции преобразования и распределения сигналов для энкодеров с синусно-косинусным выходом (SinCos, 1 Vpp).

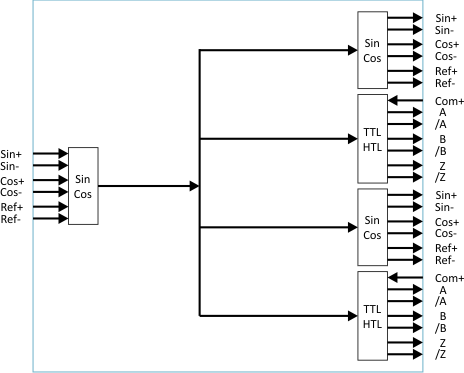

Устройство оснащено одним SinCos входом и обеспечивает одновременно два SinCos выхода и два инкрементальных выхода. Это позволяет использовать один источник сигнала для различных типов систем управления.

SV210 выполняет преобразование SinCos сигналов в инкрементальные импульсы, поддерживая выходные форматы HTL, TTL и RS422. Это обеспечивает совместимость как с современными цифровыми контроллерами, так и с промышленными системами автоматизации.

Одновременно устройство выполняет функцию распределителя сигналов, передавая исходные SinCos сигналы на дополнительные выходы без искажений. Это позволяет подключать несколько устройств к одному энкодеру.

Поддерживается работа с сигналами частотой до 500 кГц, что делает устройство пригодным для высокоскоростных систем позиционирования :contentReference[oaicite:0]{index=0}.

Дополнительно SV210 оснащён возможностью выбора питания энкодера (5 В или 24 В), что повышает гибкость интеграции в различные системы.

Основные области применения:
